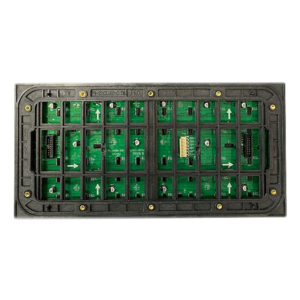

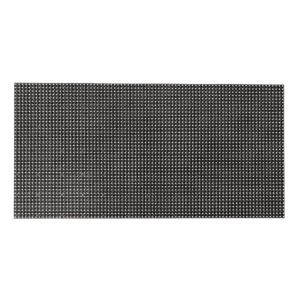

共阴节能
共阴是 LED 显示屏的一种节能供电技术，可以有效解决共阳电路屏体温度过高和功耗过大的
问题，使用共阴电路的屏体发热低，温度平均低于传统共阳电路 15℃。
节能低功耗
共阴节能 LED 屏体温度对比常规 LED 屏体温度降低了 15℃以上，屏幕高亮低温不烫手，
共阴节能 LED 模组比常规 LED 模组节省了超过 40%的电量，平均功耗 300W 每平方，高效节能，
低功耗，低热量，节能环保，每年可为用户节省大量的电费支出。
四级节能技术
Ⅰ级动态节能：信号无显示时，关闭恒流行管芯片部分驱动电路。
Ⅱ级黑屏节能：当显示画面全黑，芯片静态消耗电流从 6mA 下降到 0.6mA。
Ⅲ级全屏节能：当低电平维持 300ms，芯片静态消耗电流从 6mA 下降到 0.5mA。
Ⅳ级分路供电降压节能：电流先经过灯珠，再到 IC 负极，使得正向压降变小，导通内阻也变
小。
双电压电源供电
采用 2.8V/3.8V 双电压电源技术，红绿蓝芯片分开供电，整屏不发烫，减少能量损耗，降低
故障率，运行更稳定，更节能。
全新技术
采用节能 PCB、节能电源、节能 IC、节能系统卡，专用节能电源，专用节能模组电源线。
超轻超薄
单个模组的重量仅 0.45Kg，箱体统一标准 960mm×960mm/1280mm×960mm，单个标准箱体由
18 或 24 张模组组成，重量仅 25Kg，相较于 35Kg 的铁箱体与前期 28.5Kg 的压铸铝箱体，此
款显示屏虽然也是压铸铝，但更优的结构设计，让此款显示屏整体的重量更轻、更薄。
高亮度
共阴节能 LED 户外模组的亮度比常规 LED 户外模组的亮度高 900CD～2200CD。
环境适应能力强
超低温升，衰减低，最高能在 70°环境条件下正常运行，最低能在-20°环境条件下正常运
行，并且能长期在海边环境下正常运行，抗盐雾能力强。
高刷新率和高灰度
超高灰度 16Bit 以上，标配高刷 IC，超高刷新 3840Hz 以上，增加功能器件，使传输更稳定，
画面显示逼真、细腻，亮度稳定、均匀、无闪烁、不刺眼、没有颗粒感。
驱动方案
具有列上、列下消隐功能，高刷新率，首行暗点修正、低灰修正、偏色和斑色修正功能等。
大视角、高对比度
定制高亮低电压共阴 LED 灯珠，一致性好，对比度可达 5000:1，观看角度可达到 140°以上，
可靠性高，使用寿命长。
双面防水
模组 IC 面喷三防硅胶，防水、防腐、防盐雾，灯面灌双组份防水胶，防潮、防灰、防静电。
稳定高防护
户外应用产品，IP65 防护等级，低功耗，低温升，阻燃防火，散热效果好，无需安装空调。
安全易维护
低压切换，安全可靠，支持带电拔插，便于更换单元模块，后维护，快速便捷，轻松简单，
为客户节省维护时间和维护成本。
| 主要参数对比 | 共阴显示屏模组 | 常规显示屏模组 |
|---|---|---|
| 工作时屏体温度 | 30℃~45℃不需要安装空调强制散热 （省空调+省电） | 50℃~70℃必须安装空调 （成本高+费电） |
| 温度差别导致屏体寿命 | 比常规屏增加3～5 年使用寿命 | 正常使用寿命 |
| 故障率 | 温度相对稳定，故障率相对较低 | 温度高易热胀，故障率相对高 |
| 面罩螺丝数量对比 | PRO 款 112 颗面罩螺丝 | 常规款 72 颗面罩螺丝 |
| 平均功耗对比 | 300W/m² | 550W/m² |
| 亮度对比 | 5000CD/m²(白平衡 24 小时无色差) | 4200CD/m²(白平衡 24 小时花青变色) |
| IC 对比 | 双排行管，高刷双锁存驱动 IC | 单排行管，普刷基本款驱动 IC |
| 面罩及线路对比 | 抗 UV 面罩，抗阻燃线路 | 普通常规套件，PCB 为不阻燃 |
| 举例：10 米(宽)×5 米(高) 户外显示屏，每月用电对比 （每月以30 天计，每天工作 14 小时，每度电 1 元） | 50m²×300W/m²=15KW 15KW×14 小时=210KWH（210 度电) 210KWH×1 元=210 元/天×30 天=6300 元/月 | 50m²×550W/m²=27.5KW 27.5KW×14 小时=385KWH（385 度电) 385KWH×1 元=385 元/天×30 天=11550 元/月 |
| 电费节约百分比 | (6300-11550)/11550=-45.46% (可节省 45.46%的电费支出) | |
| 用电对比分析 | 每月: 11550×45.46%=5250 元（即每月可省 5250 元） 每年: 5250 元×12 月=63000 元（即每年可省 63000 元） 5 年: 63000 元×5 年=315000 元（即每 5 年可省 315000 元） |
| 01 | 模组型号 | XYP-FO2.5-GYM | XYP-FO3.076-GYM | XYP-FO4-GYM | XYP-FO5-GYM | XYP-FO6.67-GYM | XYP-FO8-GYM | XYP-FO10-GYM |
|---|---|---|---|---|---|---|---|---|
| 2 | 像素点间距 | 2.5mm | 3.076mm | 4mm | 5mm | 6.67mm | 8mm | 10mm |
| 3 | 模组尺寸 | 320mm×160mm×17mm | 320mm×160mm×17mm | 320mm×160mm×17mm | 320mm×160mm×17mm | 320mm×160mm×17mm | 320mm×160mm×17mm | 320mm×160mm×17mm |
| 4 | 扫描方式 | 16S | 13S | 10S | S | S | S | S |
| 5 | 节能 IC | 共阴+高刷 | 共阴+高刷 | 共阴+高刷 | 共阴+高刷 | 共阴+高刷 | 共阴+高刷 | 共阴+高刷 |
| 6 | 模组分辨率 | 128×64 | 104×52 | 80×40 | 64×32 | 48×24 | 40×20 | 32×16 |
| 7 | 灯珠型号 | 1415 | 1415 | 1921 | 1921 | 2727 | 2727 | 3535 |
| 8 | 模组输入电压 | 2.8V 红光+3.8V 蓝绿光 | 2.8V 红光+3.8V 蓝绿光 | 2.8V 红光+3.8V 蓝绿光 | 2.8V 红光+3.8V 蓝绿光 | 2.8V 红光+3.8V 蓝绿光 | 2.8V 红光+3.8V 蓝绿光 | 2.8V 红光+3.8V 蓝绿光 |
| 9 | 模组最大电流 | 10A | 10A | 10A | 10A | 10A | 10A | 10A |
| 10 | 模组最大功耗 | 33W | 33W | 33W | 33W | 33W | 33W | 33W |
| 11 | 模组结构 | 灯驱合一 | 灯驱合一 | 灯驱合一 | 灯驱合一 | 灯驱合一 | 灯驱合一 | 灯驱合一 |
| 12 | 模组重量 | 0.45Kg±0.01Kg | 0.45Kg±0.01Kg | 0.45Kg±0.01Kg | 0.45Kg±0.01Kg | 0.45Kg±0.01Kg | 0.45Kg±0.01Kg | 0.45Kg±0.01Kg |
| 13 | 像素构成 | 1R1G1B | 1R1G1B | 1R1G1B | 1R1G1B | 1R1G1B | 1R1G1B | 1R1G1B |
| 14 | 最佳视距 | 4m～80m | 4m～80m | 4m～80m | 4m～80m | 4m～80m | 4m～80m | 4m～80m |
| 15 | 水平视角 | 140 ° | 140 ° | 140 ° | 140 ° | 140 ° | 140 ° | 140 ° |
| 16 | 垂直视角 | 120 ° | 120 ° | 120 ° | 120 ° | 120 ° | 120 ° | 120 ° |
| 17 | 白平衡亮度 | 5000CD/m² | 5000CD/m² | 5000CD/m² | 5000CD/m² | 5000CD/m² | 5000CD/m² | 5000CD/m² |
| 18 | 色温 | 9000K～13000K 可调 | 9000K～13000K 可调 | 9000K～13000K 可调 | 9000K～13000K 可调 | 9000K～13000K 可调 | 9000K～13000K 可调 | 9000K～13000K 可调 |
| 19 | 刷新频率 | 3840Hz | 3840Hz | 3840Hz | 3840Hz | 3840Hz | 3840Hz | 3840Hz |
| 20 | 换帧频率 | 60Hz | 60Hz | 60Hz | 60Hz | 60Hz | 60Hz | 60Hz |
| 21 | 显示颜色 | 43980 亿种 | 43980 亿种 | 43980 亿种 | 43980 亿种 | 43980 亿种 | 43980 亿种 | 43980 亿种 |
| 22 | 灰度级别 | 65536 级灰度内任意 | 65536 级灰度内任意 | 65536 级灰度内任意 | 65536 级灰度内任意 | 65536 级灰度内任意 | 65536 级灰度内任意 | 65536 级灰度内任意 |
| 23 | 工作电压 | 220V±10% | 220V±10% | 220V±10% | 220V±10% | 220V±10% | 220V±10% | 220V±10% |
| 24 | 工作温度 | -10℃~50℃ | -10℃~50℃ | -10℃~50℃ | -10℃~50℃ | -10℃~50℃ | -10℃~50℃ | -10℃~50℃ |
| 25 | 湿度范围 | 10%RH～98%RH(无结露) | 10%RH～98%RH(无结露) | 10%RH～98%RH(无结露) | 10%RH～98%RH(无结露) | 10%RH～98%RH(无结露) | 10%RH～98%RH(无结露) | 10%RH～98%RH(无结露) |
| 26 | 存储温度 | -20℃~70℃ | -20℃~70℃ | -20℃~70℃ | -20℃~70℃ | -20℃~70℃ | -20℃~70℃ | -20℃~70℃ |
| 27 | 存储湿度 | 10%RH～98%RH(无结露) | 10%RH～98%RH(无结露) | 10%RH～98%RH(无结露) | 10%RH～98%RH(无结露) | 10%RH～98%RH(无结露) | 10%RH～98%RH(无结露) | 10%RH～98%RH(无结露) |
| 28 | 使用环境 | 户外 | 户外 | 户外 | 户外 | 户外 | 户外 | 户外 |
| 29 | 箱体尺寸 | 960mm×960mm | 960mm×960mm | 960mm×960mm | 960mm×960mm | 960mm×960mm | 960mm×960mm | 960mm×960mm |
| 30 | 箱体分辨率 | 312X312=97344 | ||||||
| 31 | 箱体面积 | 0.9216/m² | 0.9216/m² | 0.9216/m² | 0.9216/m² | 0.9216/m² | 0.9216/m² | 0.9216/m² |
| 32 | 箱体重量 | 25Kg | 25Kg | 25Kg | 25Kg | 25Kg | 25Kg | 25Kg |
| 33 | 箱体像素密度 | （Dots/m²) | 105625（Dots/m²) | （Dots/m²) | （Dots/m²) | （Dots/m²) | （Dots/m²) | （Dots/m²) |
| 34 | 箱体平整度 | ≤0.5mm | ≤0.5mm | ≤0.5mm | ≤0.5mm | ≤0.5mm | ≤0.5mm | ≤0.5mm |
| 35 | 维护方式 | 后维护 | 后维护 | 后维护 | 后维护 | 后维护 | 后维护 | 后维护 |
| 36 | 箱体材质 | 压铸铝/铁材质 | 压铸铝/铁材质 | 压铸铝/铁材质 | 压铸铝/铁材质 | 压铸铝/铁材质 | 压铸铝/铁材质 | 压铸铝/铁材质 |
| 37 | 单点亮度校正 | 有 | 有 | 有 | 有 | 有 | 有 | 有 |
| 38 | 单点色度校正 | 有 | 有 | 有 | 有 | 有 | 有 | 有 |
| 39 | 亮度均匀性 | ≥99% | ≥99% | ≥99% | ≥99% | ≥99% | ≥99% | ≥99% |
| 40 | 色度均匀性 | ≥99% | ≥99% | ≥99% | ≥99% | ≥99% | ≥99% | ≥99% |
| 41 | 对比度 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| 42 | 箱体平均功耗 | 100W～300W/m² | 100W～300W/m² | 100W～300W/m² | 100W～300W/m² | 100W～300W/m² | 100W～300W/m² | 100W～300W/m² |
| 43 | 箱体最大功耗 | 550W/m² | 550W/m² | 550W/m² | 550W/m² | 550W/m² | 550W/m² | 550W/m² |
| 44 | 供电要求 | 200V～240V | 200V～240V | 200V～240V | 200V～240V | 200V～240V | 200V～240V | 200V～240V |
| 45 | 颜色处理位数 | 16Bit | 16Bit | 16Bit | 16Bit | 16Bit | 16Bit | 16Bit |
| 46 | 使用寿命 | ≥100000 小时 | ≥100000 小时 | ≥100000 小时 | ≥100000 小时 | ≥100000 小时 | ≥100000 小时 | ≥100000 小时 |
| 47 | 平均无故障时间 | ≥10000 小时 | ≥10000 小时 | ≥10000 小时 | ≥10000 小时 | ≥10000 小时 | ≥10000 小时 | ≥10000 小时 |
| 48 | 像素失控率 | <0.0002，出厂时为 0 | <0.0002，出厂时为 0 | <0.0002，出厂时为 0 | <0.0002，出厂时为 0 | <0.0002，出厂时为 0 | <0.0002，出厂时为 0 | <0.0002，出厂时为 0 |
| 49 | 离散失控点 | <0.0001，出厂时为 0 | <0.0001，出厂时为 0 | <0.0001，出厂时为 0 | <0.0001，出厂时为 0 | <0.0001，出厂时为 0 | <0.0001，出厂时为 0 | <0.0001，出厂时为 0 |
| 50 | 盲点率 | <0.0003，出厂时为 0 | <0.0003，出厂时为 0 | <0.0003，出厂时为 0 | <0.0003，出厂时为 0 | <0.0003，出厂时为 0 | <0.0003，出厂时为 0 | <0.0003，出厂时为 0 |
| 51 | 表面平整度 | 屏面箱体平整误差≤0.5mm，像素点间距误差≤0.3mm | 屏面箱体平整误差≤0.5mm，像素点间距误差≤0.3mm | 屏面箱体平整误差≤0.5mm，像素点间距误差≤0.3mm | 屏面箱体平整误差≤0.5mm，像素点间距误差≤0.3mm | 屏面箱体平整误差≤0.5mm，像素点间距误差≤0.3mm | 屏面箱体平整误差≤0.5mm，像素点间距误差≤0.3mm | 屏面箱体平整误差≤0.5mm，像素点间距误差≤0.3mm |
| 52 | 均匀性 | 像素光强，模组亮度均匀 | 像素光强，模组亮度均匀 | 像素光强，模组亮度均匀 | 像素光强，模组亮度均匀 | 像素光强，模组亮度均匀 | 像素光强，模组亮度均匀 | 像素光强，模组亮度均匀 |
| 53 | 输入信号 | 视频，VGA | 视频，VGA | 视频，VGA | 视频，VGA | 视频，VGA | 视频，VGA | 视频，VGA |
| 54 | 控制方式 | 计算机控制，视频同步，实时显示 | 计算机控制，视频同步，实时显示 | 计算机控制，视频同步，实时显示 | 计算机控制，视频同步，实时显示 | 计算机控制，视频同步，实时显示 | 计算机控制，视频同步，实时显示 | 计算机控制，视频同步，实时显示 |
| 55 | 控制距离 | 100 米(网线无中继)500 米(多模光纤)10 千米(单模光纤) | 100 米(网线无中继)500 米(多模光纤)10 千米(单模光纤) | 100 米(网线无中继)500 米(多模光纤)10 千米(单模光纤) | 100 米(网线无中继)500 米(多模光纤)10 千米(单模光纤) | 100 米(网线无中继)500 米(多模光纤)10 千米(单模光纤) | 100 米(网线无中继)500 米(多模光纤)10 千米(单模光纤) | 100 米(网线无中继)500 米(多模光纤)10 千米(单模光纤) |
| 56 | 软件接口 | 标准计算机接口，兼容 Windows、Unix、Novell | 标准计算机接口，兼容 Windows、Unix、Novell | 标准计算机接口，兼容 Windows、Unix、Novell | 标准计算机接口，兼容 Windows、Unix、Novell | 标准计算机接口，兼容 Windows、Unix、Novell | 标准计算机接口，兼容 Windows、Unix、Novell | 标准计算机接口，兼容 Windows、Unix、Novell |
| 57 | 防护系统 | 超温/过载/掉电/图像补偿/非线性校正 | 超温/过载/掉电/图像补偿/非线性校正 | 超温/过载/掉电/图像补偿/非线性校正 | 超温/过载/掉电/图像补偿/非线性校正 | 超温/过载/掉电/图像补偿/非线性校正 | 超温/过载/掉电/图像补偿/非线性校正 | 超温/过载/掉电/图像补偿/非线性校正 |
| 58 | 温升 | 热平衡后，金属≤40K，绝缘≤65K | 热平衡后，金属≤40K，绝缘≤65K | 热平衡后，金属≤40K，绝缘≤65K | 热平衡后，金属≤40K，绝缘≤65K | 热平衡后，金属≤40K，绝缘≤65K | 热平衡后，金属≤40K，绝缘≤65K | 热平衡后，金属≤40K，绝缘≤65K |
| 59 | 防护等级 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| 60 | 产品认证 | 3C、CE、ROSH、EMC、ISO9001、ISO14001、中国节能证书等 | 3C、CE、ROSH、EMC、ISO9001、ISO14001、中国节能证书等 | 3C、CE、ROSH、EMC、ISO9001、ISO14001、中国节能证书等 | 3C、CE、ROSH、EMC、ISO9001、ISO14001、中国节能证书等 | 3C、CE、ROSH、EMC、ISO9001、ISO14001、中国节能证书等 | 3C、CE、ROSH、EMC、ISO9001、ISO14001、中国节能证书等 | 3C、CE、ROSH、EMC、ISO9001、ISO14001、中国节能证书等 |
